充分認識財務風險的重要性
隨著經濟的不斷發展，市場競爭日益激烈，每個企業都面臨著巨大的發展機會，但同時也面臨著巨大的經營風險。財務是企業生存和發展的基礎，企業一旦遭遇財務風險而面臨財務失敗，企業各相關利益主體的利益都會受損，因此充分認識和控制財務風險，對企業的長遠發展有至關重要的意義。
財務風險是公司在生產經營活動中，由于內外部各種難以預計或無法控制的因素影響，使公司財務活動未來實際結果與預期結果發生偏離的可能性，是公司整體風險在財務上的集中體現。財務風險貫穿于公司的資金籌集、投資、占用、耗費、收回、分配等一系列財務活動中，公司財務活動的組織和管理過程中某一方面和某個環節的問題，都可能使這種風險轉變?yōu)閾p失。不同行業的公司財務風險的表現形式也不盡相同，但總的來說主要表現在四個方面：（1）投資風險。投資風險是指由于投資活動受到多種不確定因素的共同影響，而使投資項目的實際投資利潤率小于預計投資利潤率，從而影響公司盈利水平和償債能力的風險。投資風險主要由兩部分組成：一方面是長期投資中由于投資額、投資回收額、投資項目的使用期限大幅度變動，使投資報酬率達不到預期的財務目標而發生的風險；另一方面是短期投資中，由于各項流動資產的結構不合理，信用政策制定的不恰當而發生的風險。（2）籌資風險?；I資風險是由于籌資過程和籌資環境的復雜性以及籌資運用效果的不確定引起喪失償債能力的可能性。公司籌資的渠道可分為兩種：一是借入資金，二是所有者投資?；I資風險主要表現在兩方面：①公司支付能力下降，即公司不能足額及時的還本付息；②公司自有資金經濟效應不穩定，即所有者投資資金使用不確定。（3）資金回收風險。資金回收風險是指公司在提供了產品和勞務之后不能按期收回貨幣資金而帶來損失的可能性。資金回收是公司財務活動中的一個重要環節，意味著產品銷售的實現。資金回收的步驟是：成本資金—結算資金—貨幣資金。賒銷一定程度上會擴大銷售，但也會因拖欠時間過長而發生壞賬，使公司遭受損失。（4）收益分配風險。收益分配風險是指收益分配可能給公司今后的生產經營活動產生不利影響，這種不利影響主要表現在償債能力的降低、公司聲譽下降等。不合理的收益分配會大大降低公司的償債能力，影響公司的再生規模，最終會阻礙公司長遠的發展。
公司產生財務風險的原因很多，包括公司可控和不可控的，公司內部和外部的，不同風險的具體成因也不盡相同，但總的來說可以從宏觀和微觀兩方面進行概述：（1）宏觀環境。①經濟環境。宏觀經濟環境復雜多變，往往存在著周期性的波動，經濟高漲時財務風險相對較??；而經濟衰退時風險往往較大。②法律環境。法律環境是國家和政府通過制定法律政策對公司進行法規性的宏觀管理。政府的產業政策、消費政策、利率政策、人民幣匯率政策以及稅收政策的變化都會加大公司財務狀況的不確定性，從而產生財務風險。③市場環境。市場競爭是公司生產經營過程中一個重要變量，公司在市場競爭中所處的地位將會決定公司會面臨何種風險與威脅。（2）微觀環境。①公司財務活動本身的復雜性。這是公司產生財務風險重要的內部原因，公司財務活動涉及的范圍較廣，貫穿公司經營活動的全過程。伴隨著近年來公司規模日益擴大，發展速度加快，大多數公司的財務活動變得越來越復雜。②公司對財務風險的監管存在漏洞。主要表現在沒有完善的財務風險評價體系，使得決策制度不科學。公司在財務管理過程中常常會遇到不同財務分析方法得出的結論大相徑庭的情況，這時決策人員往往是依靠主觀判斷來進行決策。③公司內部管理人員對財務風險認識的滯后性。公司作為一個經濟主體必然會面臨風險，但在現代公司管理過程中，有很多管理人員風險意識淡薄，財務風險概念狹隘，人員素質不高，往往會使建立的風險管理制度形同虛設，從而導致公司管理層缺乏對風險的應變能力。
盡管財務風險的成因多種多樣，但其在造成損失之前或之中都會出現一定的異常征兆。財務風險識別是在財務風險管理過程中，在不利風險剛出現或出現之前，就予以識別，以把握各種財務風險信號及其產生原因。風險識別主要有三種方法。1、報表分析法。報表分析法是根據一定的標準，通過研究公司各類財務報表資料對其財務風險進行搜索、尋找、辨別的方法。報表分析法操作簡便、易行、有較強可靠性，單人或多人操作均可。報表分析主要運用財務報表、統計報表和業務報表分析公司的盈利能力、償債能力、資本結構、成長能力及其生產經營管理中的薄弱環節。2、指標分析法。指標分析法是根據公司財務核算、統計核算、業務核算資料和其他方面提供的數據，對公司財務風險的相關指標數值進行計算、對比和分析，并從分析的結果中尋找、識別和發現財務風險的技術方法。財務風險分析指標的選擇和設計因時因地而異，不同的行業有不同的選擇，但對于相關指標的要求基本一致：指標內容要具有多樣性、動態性，指標尺度要具有彈性。3、經驗分析法。報表分析法和指標分析法固有很多優點，但也存在一定的局限。如同一報表和數據，不同的人員進行分析就可能得出不同的結論。在這一點上，經驗分析法可彌補其缺陷。經驗分析法是指公司組織相關領域的專家，利用專家的經驗、知識和能力，根據預測對象的外界環境，通過直觀的歸納，找出預測對象運動、變化、發展的規律，從而進行風險識別和分析判斷的方法。
財務風險是財務管理者進行財務決策時必須考慮的因素，且在一定的條件下，財務風險只要運用得當則會給公司帶來較大的收益。怎樣才能對財務風險進行運作，以最小的成本獲得大的回報，使公司在財務管理中能夠把握在當前利潤大化的基礎上考慮長遠利潤的增長，同時將風險降低到最低程度，財務管理者必須充分認識到財務風險的重要性。（財務部 吳平）
現場管理的基本內容與實施
一、現場管理概述
現場管理就是指用科學的管理制度、標準和方法對生產現場各生產要素，包括人(工人和管理人員)、機(設備、工具、工位器具)、料(原材料)、法(加工、檢測方法)、環(環境)、信(信息)等進行合理有效的計劃、組織、協調、控制和檢測，使其處于良好的結合狀態，達到優質、高效、低耗、均衡、安全、文明生產的目的。現場管理是生產第一線的綜合管理，是生產管理的重要內容，也是生產系統合理布置的補充和深入。
二、現場管理的基本內容
1、現場實行“定置管理”，使人流、物流、信息流暢通有序，現場環境整潔，文明生產；
2、加強工藝管理，優化工藝路線和工藝布局，提高工藝水平，嚴格按工藝要求組織生產，使生產處于受控狀態，保證產品質量；
3、以生產現場組織體系的合理化、高效化為目的，不斷優化生產勞動組織，提高勞動效率；
4、健全各項規章制度、技術標準、管理標準、工作標準、勞動及消耗定額、統計臺賬等；
5、建立和完善管理保障體系，有效控制投入產出，提高現場管理的運行效能；
6、搞好班組建設和民主管理，充分調動職工的積極性和創造性。
三、現場管理的實施
現場管理是一個復雜的系統工程。開展現場管理工作，常見做法可分為三個階段：1、治理整頓：著重解決生產現場臟、亂、差的問題，逐步建立起良好的生產環境和生產秩序；2、專業到位：做到管理重心下移，促進各專業管理的現場到位；3、優化提高：優化現場管理的實質是改善，改善的內容就是目標與現狀的差距。（建湖公司 楊 琪）
機組停運后的保養
鍋爐受熱面、汽輪機本體及附屬管道、加熱器、凝汽器等熱力設備停運期間，如不采取有效的保護措施，接觸到大氣中的氧和水蒸氣，會致使金屬表面出現氧化腐蝕，即停用腐蝕。停用腐蝕的速度比熱力設備處于良好水質條件下的腐蝕更為嚴重，它會在短期內使熱力設備內部發生嚴重腐蝕，導致設備的啟動時間延長，排污量加大，同時還會加劇機組在運行時腐蝕，從而降低機組效率，嚴重時會導致鍋爐爆管，對機組的安全運行產生危害，造成巨大的經濟損失。因此機組停運期間對設備特別是熱力設備進行保養是一項非常重要的任務。
從機理上分，腐蝕主要有化學腐蝕和電化學腐蝕。停運后發生腐蝕的條件是設備接觸到空氣中的氧、二氧化碳、水蒸氣、氯化物及其他侵蝕性氣體（如H2S、SO2、CL2等）和腐蝕性物質。因此避免腐蝕的基本原則是：盡量不讓鍋爐外部的空氣進入停用的鍋爐之中；盡量保持停用鍋爐汽水系統金屬表面的干燥性；使金屬表面浸泡在含有除氧劑或其他保護劑的水溶液中，隔絕與氧的接觸，減緩腐蝕。
實現保養的方法很多，基本上可以分為濕法保養和干法保養兩大類。濕法是在水汽系統內充滿緩蝕溶液；干法包括熱爐放水、余熱干燥或負壓抽干法，熱風干燥法，沖氮法，成膜胺法，氣相緩蝕劑法等。
(1)濕法保養。熱力設備停運后，將汽水系統和外界嚴密隔絕，用具有保護性的水溶液充滿熱力設備，避免空氣中的氧進入，同時也使保護液在金屬表面形成保護膜，阻止氧氣與金屬的反應。
1）給水壓力法。設備停運后，向鍋爐內充入脫氧合格的水，并用水泵加以適當?shù)膲毫Γ缓箨P(guān)閉各閘閥，來避免空氣滲入鍋爐內以達到防腐的目的。此法一般適用于短期停爐保護；需要配置設施對水進行脫氧處理，投資較大；保護期間必須嚴密監看鍋爐內壓力情況，如發現水壓下降，必須及時用水頂壓；保護期間內必須定期分析爐內水的溶解氧情況，如含氧量超標，應及時換水。
2）蒸汽壓力法。設備停運后，采用間斷生火的方法，來保持鍋爐內蒸汽壓力為0.5-0.9MP，以避免空氣滲入鍋爐內腐蝕。此法適用于許短期熱備用停爐時的鍋爐。實施過程中需定期對爐水中溶解氧情況進行檢查，嚴密關閉各門孔風煙擋板，盡量減少壓力下降。如壓力低于0.5MP，投入鄰爐蒸汽加熱或重新投油槍升壓。此法不僅能保證鍋爐免受停運氧的腐蝕，而且經濟。
3）氨——聯氨法。長期備用的鍋爐采用聯氨防腐效果較好。聯氨是較強的還原劑聯氨與水中的氧或氧化物反應后，生產不具腐蝕性的化合物，從而達到防腐的目的。加聯氨時還要加調PH值。停爐后，待壓力降至零，鍋爐進滿水頂壓，保持壓力在0.98MP以上，將氨——聯氨溶液加入爐水中。當鍋爐轉為啟動或檢修時，將聯氨排除干凈，并進行清洗。只有當蒸汽中氨含量小于2.5毫克每立法米時，方能轉為啟動或檢修。
4）乙醛肟法。先用氨水將藥液PH調至10.5-10.8，乙醛肟濃度陪至300-400毫克每升，向鍋爐內充藥，直至省煤器、過熱器及鍋爐本體充滿保護液。乙醛肟——氨水充液保護法，其實際應用防腐效果好，技術經濟比較，優于氨——聯氨法。
5）二甲基酮肟（DMKO）法。二甲基酮肟也是作為除氧劑和鈍化劑對鍋爐進行濕法保護的常用藥劑。實施過程中將預先準備好的二甲基酮肟藥液加入給水箱，量根據鍋爐容積按300-400毫克每升濃度計算。同時，用NH3調整PH至10.5以上，循環均勻，將溶液充入過熱器，給水箱補水，補藥后繼續循環，DMKO對金屬表面具良好的保護效果，適用于鍋爐的長期停用；具有低毒高效、廢液處理方便等優點，可取代毒性較大的聯氨。該法存在的主要問題是DMKO的濃度測定方法有待完善。
6）堿液法。在鍋爐停用后，向鍋爐內加入稀堿液，使鍋爐中充滿PH值達10以上的水。使金屬表面生產耐腐蝕性保護膜，以避免溶解氧對金屬的腐蝕。所用堿液一般為燒堿、磷酸三鈉或兩者的混合液。
采用充液保護時必須將爐內的存水全部放空后再注入稀氨液或稀堿液；在注入稀堿液后必須利用供水泵將所充保護液打勻，使整個鍋爐內均充滿液體；鍋爐在停用保護期間，應經常進行嚴密性的檢查，如發現泄漏必須及時予以消除；當鍋爐必須重新投入使用時，在啟動前必須將所充保護液全部排出，并徹底清洗。
（2）干法保養。即使熱力設備內表面處理干燥無水狀態，以達到避免腐蝕的目的。干法保養可分為余熱烘干法、真空干燥法、十八胺保養法、充氮保護法、干燥法、氣相緩蝕劑法、干空氣吹掃保護法等。
1）操作中比較簡便易行的是余熱干燥法，即利用停爐后爐膛內的余熱將各受熱面烘干的保養方法。鍋爐停用后，當汽包壓力降至0.5MP左右時進行鍋爐全面快速放水，俗稱帶壓放水。
2）真空干燥法是在鍋爐帶壓放水后用適當?shù)恼婵赵矗ū热缒髡婵毡茫﹀仩t抽真空，隨著爐內真空的提高，水的飽和溫度會不斷降低，水汽系統中原有蒸汽的過熱度會不斷增大，從而凝結成水。爐內積水也會隨著爐內壓力的下降變成飽和水而汽化。由于真空源的存在，懸浮在水汽系統中的蒸汽不斷被抽走，使鍋爐水汽系統表面得到充分干燥。采用真空法干燥對鍋爐停運后的帶壓放水時壓力的要求并不苛刻，有利于放水中汽包上下壁溫差的控制。
3）十八胺保養法最早由莫斯科動力學院提出并投入使用，廣泛應用于俄羅斯及德國的原子能電子和火力發電廠，近年來已在國內迅速推廣。該方法降十八胺加入熱力系統，進入鍋爐后再高溫下?lián)]發，從而布滿整個鍋爐、汽輪機及整個動力系統。在所有部位的金屬表面上形成一層保護膜。十八胺法通常與熱爐放水余熱烘干法結合應用，與其他技術相比，優點非常明顯，具有適合停爐后各種檢修的鍋爐、保養范圍廣（包括整個機爐汽水系統）、保養后再次啟動時水質合格且啟動時間短等優點。
4）氣相緩蝕劑法是利用氣相緩蝕劑在常溫下自動揮發緩蝕性氣體，達到不與金屬表面直接接觸就能起到防腐作用，可以達到難以接觸到的金屬表面，因此，特別適用于鍋爐內不復雜管道的保護。即使在濕度較大的情況下也具有較強的保護能力。但也存在緩蝕劑蒸汽壓難以同時滿足避免早期腐蝕和持久保護的需要；滲透性不強‘難以保護垢下金屬；大多數氣相緩蝕劑具有一定的毒性，再加上具有揮發性，會對人體和環境產生危害等缺點。（沿海公司 楊定勇）
電動機故障的處理方法
電動機的故障包括電動機本身、被拖動機械、控制電路、保護裝置、電源及線路等幾部分內容。出現故障時必須按程序進行判斷和處理，以免事故進一步擴大而產生其他影響。（1） 檢查電源電壓是否正常。檢查盤柜上的電壓表或用萬用表檢查電源總開關、斷路 器或熔斷器式刀開關上閘口和母線上的電壓。三相電源電壓應平衡，三相的電源指示燈點亮且亮度相同，否則說明電源或線路有故障。 （2）檢查保護裝置是否已動作。低壓斷路器或下閘口是否有電，三相電壓是否平衡， 檢查跳閘指示燈是否點亮。檢查每相熔斷器的熔絲是否熔斷，還可從熔室的狀態初步判斷故障的原因，如熔室燒成漆黑一片并有熔絲金屬顆?；蛉壑?，基本判斷為電動機或負荷線有熔斷可能；如熔室內熔絲被燒斷且熔絲上下基本完好，只有中間斷熔化，基本判斷為電動機過載。
保護裝置動作后，不得立即重新起動電動機，必須做如下檢查： 1) 用人力拖動被拖動機械，檢查有無堵塞、卡死現象。如盤車不動，則應將聯軸器或傳動帶卸下，重新分別盤動機械和電動機軸，如機械被卡死應通知設備人員進行進一步的檢查;如電動機盤不動，則應將前后軸承的軸承蓋打開，檢查軸承及潤滑油是否正常；軸承基本正常則應解體電動機，檢查定子與轉子是否被卡死。 2) 用萬用表或試燈檢查電動機接線盒的接線端子對地（外殼）是否有短路現象，檢查每相線圈的頭與尾是否相通。一般情況下，剛停下的電動機不用搖表進行測量。 3) 空試電動機的控制電路是否正常動作?？赵囍钢挥锌刂齐娐酚须?，主電路開關元件和電動機不得電、檢驗各元件動作的狀態。一般情況下應將控制電路的電源接在總開關的上閘口，在總開關斷開的情況下進行空試。同時檢查控制電路的斷路器或熔斷器是否正常。必要時應將電動機負荷線從柜內臨時拆開，然后將電源開關合上，帶電空試控制電路，并用萬用表測量拆開處是否有電，進一步判斷開關是否結束不良或有空合現象。（沿海公司李永華）
電力智能監控系統
隨著電力系統的逐步擴大，單機容量的不斷提高，系統的穩定性也要求越來越嚴格。低頻振蕩會引起聯絡線過流跳閘或系統與系統、機組與系統之間的失步而解列，嚴重威脅著電力系統的穩定。解決低頻振蕩問題已成為電網安全穩定運行的重要課題。電力智能監控系統是上述建筑設備監控系統的子系統，通過對系統運行中的各種電力參數進行監控，可優化電力系統的運行管理，極大地提高電力系統運行的安全性、可靠性、穩定性和經濟性。
一、電力智能監控系統的結構形式
電力智能監控系統按結構形式可分為集中監控系統模式、區域供電集中監控系統模式和光纖自愈環網集中監控系統模式。集中監控系統模式適用于供電范圍集中、監控對象數量不大的電力監控系統。系統采用分層分布式機構，分為間隔層設備、通信層設備、站控層設備。系統間隔層設備采用微機綜合保護裝置、智能配電儀表以及其他智能電子設備(IED)裝置。所有間隔層設備均帶有RS-485通信接口，以Modbus通信協議通過屏蔽雙絞線接入通信管理機。通信管理機和后臺監控主機通過站級以太網連接。系統監控主機可在HMI上顯示整個系統的監控畫面和實時運行狀態。系統監控主機還可以對系統進行常規的控制，并對系統進行維護、修改和配置。
二、電力智能監控系統的具體應用
某特大型商業廣場整體供電容量及供電范圍很大，共設置兩座10kV高壓開關站及9座10／0．4kV變配電站。若采用傳統的管理運行方式，不僅需要投入大量的人力和物力，而且不能及時發現和處理電網運行中可能發生的故障，大大降低了系統運行的可靠性、穩定性和安全性。為優化變配電站的運行管理，設計中采用了電力智能監控系統。
（一）系統設計
（1）系統共安裝58臺Ps系列可編程微機保護管理單元，837臺QP系列智能配電儀表。各個子站就地安裝通信控制箱，然后用串口服務器將RS-485轉換成以太網，再采用電轉換器轉成光纖上傳至主站。主站安裝一面通信控制屏，采用雙機熱備的方式監控數據，保證了系統的安全可靠運行。
（2）監控子站內的所有裝置由通信管理機進行集中管理。管理機提供RJ-55接口，接人以太網交換機，將數據處理后與監控中心的監控系統進行數據交互。監控子站與監控中心之間通過光纖進行通信，光纖經轉換后接人以太網交換機，形成全區光纖以太網絡；設計選用的電力智能監控系統的數據更新周期可控制在10S以內，可在小于1S的時間內完成對一級數據的更新處理。
（3）實現了對多種不同廠家設備的接人及通信控制人機界面簡單、易操作；與設備配合，實現了遙控、遙測、遙調、SOE信息采集、事件記錄、報警記錄等電力監控功能。確保了監控系統與間隔層繼電保護裝置和智能儀表之間的無縫結合。
(4)系統接地采用聯合接地方式，控制中心機房內設置等電位聯結端子箱，與聯合接地系統接地端可靠連接，接地電阻要求不大于1Q。在線路進出建筑物處加裝電涌保護裝置。
（二）電力智能監控系統功能特點
(1)極大地提高了現場的工作效率。通過對此電力智能監控系統的設置，工作人員可以在最短的H~f．q內做出正確的判斷并進行操作?；谠摗巴该骰钡呐潆娤到y(tǒng)，現場人員可以同步了解電能的流量狀態，如檢查電網運行是否平衡。在全面了解電網狀態的情況下，工作人員能及時、準確地處理故障；即使工作人員不在現場，也可以通過系統配置的無線發送模塊及時獲得故障的信息；根據系統反映的設備實際使用情況，便于工作人員合理地安排相關維護工作。
(2)降低能源成本。使用該電力智能監控系統，可以優化能源成本。系統可作為各區域之間檢測反常用電量的基準，跟蹤意外的用電量，針對可優化管理的負載，制訂簡單的用電負荷方案。也能夠?qū)τ捎陔娏緜鬏斄速|(zhì)量不合格的電能造成的損耗要求賠償?shù)取?nbsp;
(3)使資源最優化。通過該監控系統的數據，能夠反映出電力資源的實時使用情況，可以對電網或配電盤、配電柜、變壓器等設施的后備用量做出精確的評估，便于業主合理調配電力資源和相關決策，以滿足配電系統的不斷發展變化。
(4)延長設備的使用壽命。系統能夠?qū)﹄姎庠O(shè)備的使用情況提供準確的信息，便于對相關設備及時進行維護、保養。系統的諧波監控也會對保證變壓器等的使用壽命產生積極的影響。
(5)有效縮短斷電時間。系統可以顯示整個網絡狀態的總覽圖，有助于辨別故障區域；通過無線發送模塊，工作人員即使不在現場也可以了解具體的故障信息，遠程掌握引起現場設備故障的詳細信息，準確、及時地處理故障，有效地幫助縮短斷電時間，提高生產力。
(6)有利于改善電能質量。某些負載可能對于劣質的電能非常敏感，通過系統監測電能的質量可以預防此類事件的發生，并使工作人員可以及時處理相關問題。該系統現已通過相關驗收，系統運行穩定，并已體現出系統自身的優勢，極大地提高了工作人員的效率。操作人員可以實時監控電力系統的可靠性。
三、電力智能監控系統的可拓展性
電力智能監控系統在通信方面的開放性，使它與管理系統(BAS)可以非?？煽康赝ㄟ^以下3種方法進行連接：
提供標準的Modbus—RTU協議，直接接入BAS的DDC裝置，適用于小規模的BAS。
提供符合IEC標準的OPCSe~er給BAS，適用于中規模BAS。
直接在Ethernet上通過Web或TCP／IP與BAS互連，適用于大規模BAS。通過上述方法，可將電力智能監控系統集成到BAS系統，以實現系統信息共享及聯動控制，提高工作人員的效率，降低建筑物的能耗及運行成本，提升建筑物的硬件標準。（沿海公司 劉歡）
電氣自動化技術在電廠的應用
1電廠電氣自動化系統概述
電氣自動化與熱工DCS控制系統的關聯。電氣系統與熱工自動化相比，在運行中存在著很大的區別。DCS既具備傳統控制、集中化信息管理、操作顯示等功能，還具備強大的數據采集處理、通信功能，是先進程控技術得以實現的重要保證，具有獨立性、協調性、友好性、靈活性等特點。而在電氣控制中，電氣設備的控制對象要少于熱工設備，操作的頻率較低。在電氣設備出現異常時，需要立即進行處理，在中央信號系統被取消后，只有在系統發出警告，監控人員通過明確的指示時才能采取措施。電氣設備保護自動裝置對于可靠性有著極高的要求，并且要求動作快捷、靈敏。電氣量相比于熱工量，沒有特別要求常規控制需要的模件類別以及性能，當電氣控制系統要求具備非常高的可靠性，需要獨立的電氣控制器，便于實際工作的順利開展。在電廠電氣自動化的發展過程中，熱工DCS控制系統有助于進一步提升電廠的自動化水平，便于電廠電氣自動化的運行管理，將熱工DCS控制系統納入到電氣自動化控制中，可有效提升電廠的運行效益。
2電氣自動化技術應用的意義
電廠電氣自動化技術在很大程度上減輕了設備操作人員的工作負擔，讓設備的運行效率得到極大提升，也讓電廠的工作效率變得更高。通過電廠電氣自動化技術的應用，提高電廠工作中的安全管理工作效率，降低安全事故發生的可能性，規避因為安全事故的產生而帶來的負面影響，讓員工的人身安全得到保障，為企業減少不必要的經濟損失。同時，通過自動化系統，可以監控、跟蹤、搜集與整理設備運行中產生的數據，讓相關人員能隨時了解設備運行中的具體情況，及時發現設備中可能隱藏的問題與故障，確保電廠機組能安全的運行，為設備維修與保養人員提供了科學而全面的參考依據。
3電氣自動化技術在電廠的應用
3.1自動監控模式
電廠主要通過分層分布模式和集中模式實現監控的自動化。在分層分布模式中，通過電氣間隔設計間隔層，將測控單元、保護單元與開關柜或其他一次設備設置在一起。網絡層對相關的光纖活動電纜、通信管理機等設備進行設置，結合電廠現場的總線技術，集中、規約轉換、傳動所有設備采集的數據，傳達控制命令。站基層在通信網絡的基礎上，對間隔層進行管理，并交換信息。集中模式同樣是采用直接連接方式，將強信號轉變?yōu)槿觞c信號，并結合標準直流信號與空節點方式，分別將電器模擬量和開關量信號連接到輸入輸出端口模件柜中，而這個端口所連接的系統是分布式控制系統，通過系統進行組態，以此來實現對長點所有電器設備的監控。這種方式更有利于采集集中主屏，便于電廠工人的管理操作，但是也有可能出現速度的不穩定，可靠性較低，需要提高。
3.2自動化監控的關鍵技術
自動化監控存在三個關鍵性技術，分別是檢測保護單元、通信網絡、監控主站。首先是間隔層終端檢測保護單元，現場將檢測保護單元配置在間隔層一次設備單位中。保護單元是確保電廠用電系統安全與運行穩定的有效技術，因此該單元需要配置專用、特殊的保護裝置，確保其擁有較強的可靠性、靈敏性和速動性與選擇性。其次是通信網絡，它是電廠電氣自動化系統中非常關鍵的組成部分，對自動化系統功能的實現有著直接影響。最后是監控主站，一般被安置在站級監控層，以確保對電廠電氣主要設備的監控和管理。通過發電機組容量以及運行管理要求來確定配置的設備與規模，既有單機、雙機也有多機系統進行配置。
4電氣自動化技術應用中存在的問題分析
首先，需要采用直流電源與交流電源進行電廠監控系統的電源設置，而在外圍中，而需要采用雙電源與無擾電源進行自動化和監控系統裝置。其次，在監控系統中，一般是采用開關進行接口控制，所以需要確保開關接口與交換的信號相對應。雖然這種方法能直觀化線路的連接，便于問題出現時的及時處理。但是會造成接線數量過多，不利于對其中一些功能的調整，極易影響到整個系統的運行。第三，在進行電廠電氣自動化系統和監控系統的調節中，需要重點關注自動化系統，將使用監控作為其輔助。最后，在電廠電氣自動化系統中，一般采用的方法是對事件和事故進行記錄，但由于采樣速度與電機內存等因素的存在，所記錄事件的波形無法達到分析要求，形成對信號的重復收集，而收集的信號也缺乏完整度，影響電纜的布置。
5電廠電氣自動化技術的發展趨勢
電廠電氣自動化技術包含了監控、測量與保護，讓現場總線技術的系統一體化得以實現。為了實現更高層次的信息搜集，解決下層使用功能受限于上層的問題，需要采取分層分布的方式進行系統監控。監控技術在電廠內能夠與相關系統數據進行轉換，讓電廠電氣系統的運行生產活動得到有效管理。電廠電氣自動化系統中的技術創新，讓監控運行一體化得以實現。在整體機組信息與使用情況的分析、匯總中，系統能提供完整的數據，讓機組中存在功能得到大發揮，達到系統控制功能的優化效果。單元化統一火電機組讓信息的采集與提供變得更加便利，在很大程度上增加了對電網的系統管理，工作效率提升。在電廠電氣自動化系統中，可以運用計算機系統進行實時保護與調整，及時發現其中隱藏的問題，并快速解決，保證自動化電氣系統安全而良好地運行。當前的電廠電氣自動化系統還無法全部達到全通信電氣控制的要求，各系統之間仍舊需要部分硬接線。因此，需要對連鎖熱工工藝開展深入研究，讓電氣系統后臺應用水平得到提升。當前，電氣自動化控制技術正在不斷進步，電廠運行變得更加安全和穩定。因此，在電廠電氣的自動化系統運行中，需要采取有效的控制與保護策略。在電廠電氣自動化的安全維護和穩定控制中，采取自動化技術，讓電氣系統的整體保護功能得到提升。（沿海公司 馮玉龍）
煙氣脫硝經濟適用性選擇
NOX在陽光的作用下會引起光化學反應，形成光化學煙霧，從而造成嚴重的大氣污染。七十年代以來NOX的大氣污染問題已被日益重視，人們發現：人體健康的傷害、高含量硝酸雨、光化學煙霧、臭氧減少以及其他一些問題均與低濃度NOX有關系，而且其危害性比人們原先設想的要大得多。因此煙氣連續處理排放是必然是大勢所趨。
目前在煙氣脫硝領域有兩種比較適用并被大量采用的脫硝方法：SNCR脫硝技術和SCR脫硝技術。針對我公司目前生產運行情況及長遠經濟考慮，究竟該使用哪種脫硝技術？
一、SCR脫硝技術
SCR裝置運行原理如下:氨氣作為脫硝劑被噴入高溫?zé)煔饷撓跹b置中,在催化劑的作用下將煙氣中NOx 分解成為N2和H2O,其反應公式如下:催化劑 4NO + 4NH3 +O2 →4N2 + 6H2O催化劑 NO +NO2 + 2NH3 →2N2 + 3H2O 一般通過使用適當?shù)拇呋瘎?上述反應可以在200 ℃～450 ℃的溫度范圍內有效進行, 在NH3 /NO = 1的情況下,可以達到80～90%的脫硝效率。 煙氣中的NOX濃度通常是低的,但是煙氣的體積相對很大,因此用在SCR裝置的催化劑一定 是高性能。因此用在這種條件下的催化劑一定滿足燃煤鍋爐高可靠性運行的要求。
煙氣脫硝技術特點
SCR脫硝技術以其脫除效率高,適應當前環保要求而得到電力行業高度重視和廣泛的應用。在環保要求嚴格的發達國家例如德國,日本,美國,加拿大,荷蘭,奧地利,瑞典,丹麥等國SCR脫硝技術已經是應用最多、最成熟的技術之一。根據發達國家的經驗, SCR脫硝技術必然會成為我國火力電站燃煤鍋爐主要的脫硝技術并得到越來越廣泛的應用。圖1為SCR煙氣脫硝系統典型工藝流程簡圖。

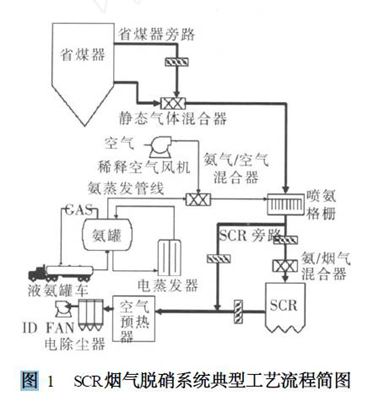

SCR脫硝系統一般組成 圖1為SCR煙氣脫硝系統典型工藝流程簡圖, SCR系統一般由氨的儲存系統、氨與空氣混合系統、氨氣噴入系統、反應器系統、省煤器旁路、SCR旁路、檢測控制系統等組成。 液氨從液氨槽車由卸料壓縮機送人液氨儲槽,再經過蒸發槽蒸發為氨氣后通過氨緩沖槽和輸送管道進人鍋爐區,通過與空氣均勻混合后由分布導閥進入SCR反應器內部反應, SCR反應器設置于空氣預熱器前,氨氣在SCR 反應器的上方,通過一種特殊的噴霧裝置和煙氣均勻分布混合,混合后煙氣通過反應器內催化劑層進行還原反應。 SCR系統設計技術參數主要有反應器入口NOX濃度、反應溫度、反應器內空間速度或還原劑的停留時間、NH3 /NOX 摩爾比、NH3 的逃逸量、SCR系統的脫硝效率等。
氨儲存、混合系統 每個SCR反應器的氨儲存系統由一個氨儲存罐,一個氨氣/空氣混合器,兩臺用于氨稀釋的 空氣壓縮機(一臺備用)和閥門,氨蒸發器等組成。氨儲存罐可以容納15天使用的無水氨,可充 至85%的儲罐體積,裝有液面儀和溫度顯示儀。液氨汽化采用電加熱的方式,同時保證氨氣/空氣混合器內的壓力為350 kPa。 NH3 和煙氣混合的均勻性和分散性是維持低NH3 逃逸水平的關鍵。為了保證煙氣和氨氣在煙道分散好、混合均勻,可以通過下面方式保證混合:在反應器前安裝靜態混合器;增加NH3 噴入的能量;增加噴點的數量和區域;改進噴射的分散性和方向;在NH3 噴入后的煙道中設置導流板;同時還應根據冷態流動模型試驗結果和數學流動模型計算結果對噴氨系統的結構進行優化。
噴氨系統 噴氨系統根據鍋爐負荷、反應器入口NOX濃度、反應器出口NOX濃度測量的反饋信號,控制 氨的噴入量。
反應器系統 SCR反應器采用固定床形式,催化劑為模塊放置。反應器內的催化劑層數取決于所需的催化劑反應表面積。典型的布置方式是布置二至三層催化劑層。在最上一層催化劑層的上面,是一層無催化劑的整流層,其作用是保證煙氣進入催化劑層時分布均勻。通常,在第三層催化劑下面還有一層備用空間,以便在催化劑活性降低時加入第四層催化劑層。在反應器催化劑層間設置, 吹灰裝置,定時吹灰,, 吹掃時間30～120分鐘,每周1～2次。如有必要,還應進行反應器內部的定期清理。反應器下設有灰斗,與電廠排灰系統相連,定時排灰。
省煤器和反應器旁路系統 量減少,進入反應器的煙氣溫度低于要求值時,旁路開通,向反應器導入高溫?zé)煔?提高反應器內的溫度。此外,在反應器入口和出口間裝有一個大的旁路,稱之為反應器旁路。反應器旁路的作用是:鍋爐負荷降低時使用。例如開機和停機時使用,低負荷時使用和季節性使用。以避免低溫造成催化劑中毒及催化劑污染。所有SCR系統旁路的插板門均要保證零泄露。
催化劑催化劑是電廠SCR工藝的核心,它約占其投資的l/3。為了使電站安全、經濟運行,對SCR工 藝使用的催化劑應達到下列要求: ———低溫度時在較寬溫度范圍具有較高的活性 ———高選擇性( SO2 向SO3 轉換率和其他方面作用低即副反應少) ———對二氧化硫( SO2 ) 、鹵族酸(HCL/ HF)和堿金屬(Na2O、K2O)和重金屬(如As)具有化學 穩定性 ———克服強烈溫度波動的穩定性 ———對于煙道壓力損失小 ———壽命長、成本低理想的催化劑應具有以下優點: 1. 高活性; 2.抗中毒能力強; 3. 好的機械強度和耐磨損性; 4. 有合適的工作溫度區間。
SCR測量控制系統
反應溫度控制 在一定溫度范圍內,隨反應溫度提高, NOX脫除率急劇增加,脫硝率達到大值時,溫度繼續升高會使NH3 氧化而使脫硝率下降; 反應溫度過低,煙氣脫硝反應不充分,易產生NH3 的逃逸。因此要對SCR系統入口煙氣溫度進行監測并通過調節省煤器旁路開度控制SCR 系統入口煙氣溫度 氨量控制 在NH3 /NOX 摩爾比小于1 時,隨NH3 /NOX摩爾比增加,脫硝效率提高明顯; NH3 投入量超過 需要量, NH3 會造成二次污染, 一般控制NH3 /NOX 摩爾比在1. 0左右。NH3 的流量控制閥調節 控制NH3 的流量,控制系統根據反應器入口NOX的濃度、煙氣流量、反應器出口所要求NOx 的排放濃度和氨的逃逸濃度計算出氨的供給流量。為保證人身和設備安全,發生下列情況,氨氣 閥門自動關閉:低的煙氣流量;高的氨氣/空氣比;催化劑入口煙氣溫度過高;催化劑入口煙氣溫度過低;沒有來自鍋爐的運行允許信號;啟動急停開關。 氨稀釋空氣流量控制 氨稀釋用空氣流量在SCR 系統運行時被設定好,不再調整。兩臺空氣壓縮機,一臺備用。當di1臺空氣壓縮機輸出氣體壓力低于設定值或發生故障時,第2臺空氣壓縮機自動啟動 氨氣蒸發器 氨氣蒸發器與儲罐為一體化結構,加熱器放置在無水氨的液體中,通過氨儲罐內的壓力控制加熱器。當儲罐內的壓力低于設定壓力時,加熱器通電加熱液氨;加熱器過熱則斷電保護。
二、SNCR脫硝系統
SNCR脫硝技術是將NH3、尿素等還原劑噴入鍋爐爐內與NOX進行選擇性反應，不用催化劑，因此必須在高溫區加入還原劑。還原劑噴入爐膛溫度為850～1100℃的區域，迅速熱分解成NH3，與煙氣中的NOX反應生成N2和水，該技術以爐膛為反應器。 SNCR煙氣脫硝技術的脫硝效率一般為30%～80%，受鍋爐結構尺寸影響很大。采用SNCR技術，目前的趨勢是用尿素代替氨作為還原劑。
技術原理
在850～1100℃范圍內，NH3或尿素還原NOX的主要反應為： NH3為還原劑 4 NH3 + 4NO +O2 → 4N2 + 6H2O尿素為還原劑 NO+CO(NH2)2 +1/2O2 → 2N2 + CO2 + H2O
系統組成 SNCR系統煙氣脫硝過程是由下面四個基本過程完成： 接收和儲存還原劑；在鍋爐合適位置注入稀釋后的還原劑； 還原劑的計量輸出、與水混合稀釋；還原劑與煙氣混合進行脫硝反應。
技術特點 技術成熟可靠，還原劑有效利用率高系統運行穩定設備模塊化，占地小，無副產品，無二次污染

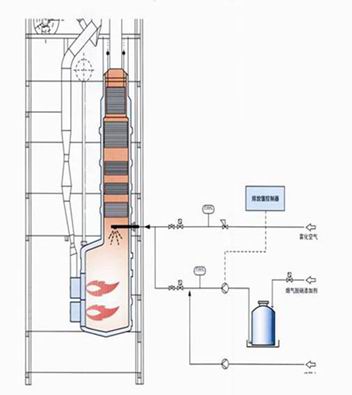

煙氣脫硝系統構成

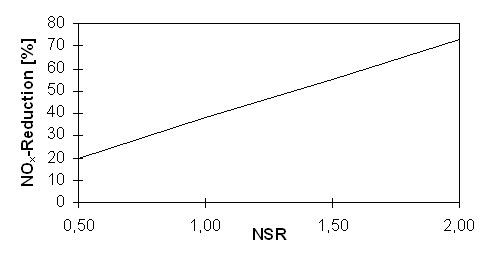

脫硝系統基本流程和添加劑效果
基于純氨、氨水和尿素的溶液目前在很大程度上比較流行。 通過選擇性非催化還原法，氨基在800℃-1050℃時NO生成氮氣和水蒸氣： NH2+NO <=> H2O+N2 當使用含氨化合物的水溶液時，化合物分解就會釋放出氨氣。換言之，只有在霧化流體蒸發后氨氣才可以從含氨化合物中揮發出來。 自由基之間的反應選擇性并不是很強。因此充足的脫除添加劑還是必要的。圖1顯示了煙氣溫度950℃時化學配比因子NSR與NOX脫除量的關系。
流程設計和裝置描述 燃料添加劑貯存加料裝置 Satamin添加劑是一種專利產品。根據鍋爐大小和每年的燃料消耗量，Satamin添加劑一般以每桶200，500和1000公升桶裝形式供給。 對于大型裝置，一般設置一個較大的儲罐和加料控制器，
Satamin和Carbamin是低氨水溶液。因而，在貯料箱的充料過程中，或萬一貯料箱遭到破壞，在儲存位置附近將不會有有毒氣體逸出。儲罐中放置一個夾層箱或貯存箱足夠使用。如果設備放在室外，貯料箱要考慮伴熱或保溫，放液區要作防水處理。在充料過程中必須關閉雨水排水閥。罐車利用壓縮氣來卸液。當往NOx脫除車間輸送脫除添加劑時，需要使用磁耦合泵和潛液泵。
混合和分配系統 還原劑用水稀釋?？梢允褂贸}水Satamin和Carbamin還原劑。 如果燃料中沒有加入避免高低溫腐蝕的添加劑，可以通過混合和分配系統加入
注入系統
稀釋后還原劑的加料系統依賴于燃燒室的幾何尺寸。帶有單相噴嘴的水冷噴槍在鍋爐的應用中非常成功。雙相噴嘴使用壓縮空氣的噴槍適合于層燃鍋爐。
二次排放
燃燒富硫燃料（>0.5%的S），溫度小于350℃時，煙氣中高的NH3濃度能夠形成硫酸氨。和硫酸氫氨不一樣，硫酸氨是一種無污染的副產物。在溫度小于160℃時，硫酸氫氨的形成與煙氣中SO3量和NH3量有關。硫酸氫氨容易導致
換熱器表面結垢腐蝕。但是，通過使用配制合理的脫除添加劑（Satamin和Carbamin產品），就可以避免硫酸氫氨的形成。 改進后的SNCR裝置氨排放允許值依賴于鍋爐大小，為5—30mg/m3。 NOx脫除裝置的設計是根據使用添加劑satamin和carbamin，該系統不影響鍋爐效率。反應熱量與稀釋水蒸發熱量相當。
SNCR和SCR的區別
SNCR 的反應劑采用爐膛內噴射，不需特殊預留空間。SNCR 不采用催化劑系統不存在壓力損失且不會對下游設備造成影響。
SNCR 和SCR 是目前煙氣脫硝的常用技術，SNCR和SCR相比具有以下特點。
di一，SNCR 和SCR 大的不同在于脫硝過程中不使用催化劑，且不導致SO2 /SO3氧化，故造成空預器堵塞的機會非常小。
第二，整個過程沒有壓力損失，因此不需提高引風機壓頭，特別是改造機組不需對引風機進行改造，既節省了投資又縮短了建設工期。
第三，SNCR 所需設備占地面積小，且相對于SCR設備簡單，施工量減少，縮短了工程實施時間，對于改造機組而言，在場地限制較大的情況下更便于工程實施。
第四，SNCR 工藝整個還原過程在鍋爐內部進行，不需要另外設立反應器。還原劑通過安裝在鍋爐墻壁上的噴嘴噴入煙氣中。噴嘴布置在燃燒室和省煤器之間的過熱器區域，鍋爐的熱量為反應提供了能量，使NOX在這里被還原。反應器、反應器支撐鋼結構及其附屬煙道的取消，降低了較大一部分投資，減少了大部分安裝工作，而且更便于日后的檢修、維護工作。
下面對兩種脫硝技術進行簡單對比。
1. 脫硝效率、工程造價和運行費用
低碳燃燒技術的脫硝效率約在25% ～40%，工程造價較低，運行費用較低; SNCR 技術的脫硝效率約在25% ～40%，工程造價低，運行費用中等; LNB +SNCR 技術脫硝效率約在40% ～70%，工程造價中等，運行費用中等; SCR 技術脫硝效率在80% ～90%，工程造價較高，運行費用中等。
2. 對系統的影響
SCR 和SNCR 技術均可使用NH3或尿素作為還原劑，SCR 反應溫度在320℃ ～400℃，SNCR 反應溫度在850℃ ～1250℃。SCR 的噴射位置多選在省煤器與SCR反應器間煙道內，因其使用催化劑故易造成SO2 /SO3氧化，易生成NH4HSO4對下游的空預器造成堵塞，并且因為催化劑的存在使系統的壓力損失增加。因催化劑的存在必須預留足夠的空間架設支撐結構。SNCR 的反應劑采用爐膛內噴射，不需特殊預留空間。SNCR 不采用催化劑系統不存在壓力損失且不會對下游設備造成影響。 因此在工程造價方面與長遠投運經濟維護方面考慮，SNCR脫硝系統加低氮燃燒綜合脫硝系統是我公司目前的生產及長遠運行的佳選擇。（沿海公司 李超）
|
